概述

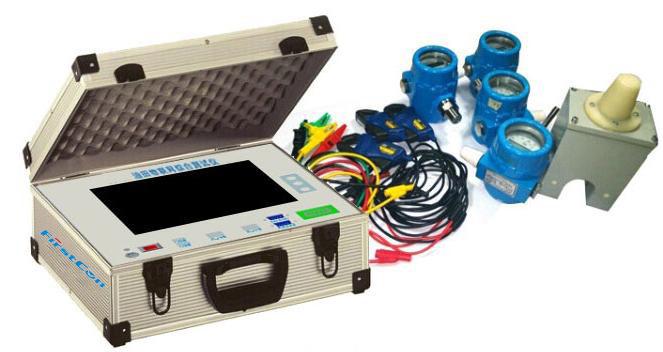

　　油田物聯網綜合測試儀采用一機兩體式和內嵌式結構，以及多種電源供電裝置和伴 加熱裝置，利用 Zigbee 無線透?jìng)骱陀芯€采集電量的工作原理快速反映生產數據，具有 結構功能設計合理、性能穩定、成本低廉、操作簡便、防塵防震等優點，能夠適用于嚴 寒酷熱地帶、偏遠地區的油氣水井、場站的生產工況的采集、測試、傳輸、分析。

　　產品特點

　　采用一機兩體式和內嵌式結構，便于攜帶及方便快速采集數據；

　　采用多種電源供電裝置，適用于偏遠地區及現場未設有電源供電的油氣田；

　　采用鋁合金外殼及伴加熱裝置，使測試儀能在嚴寒酷熱地帶使用；

　　采用無線與有線相結合的數據采集模式以及選配件設計，適用范圍廣；

　　由于便攜移動式，適用于低成本的數據采集測試需要；

　　具有數據圖表顯示和能耗快速分析功能；

　　具有性能穩定、成本低廉、操作簡便、防塵防震等優點。

　　主要用途

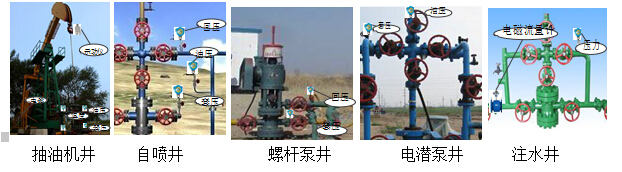

　　油田物聯網測試儀可以方便快速的采集現場油水井的生產數據，包括抽油機井、自

　　噴井、螺桿泵井、電潛泵井、注水井、注水站、聯合站等，采集的生產數據有油壓、套 壓、回壓、電參、流量、溫度、功圖等。通過這些數據測試和分析可以及時地了解油氣 生產工況和能耗。

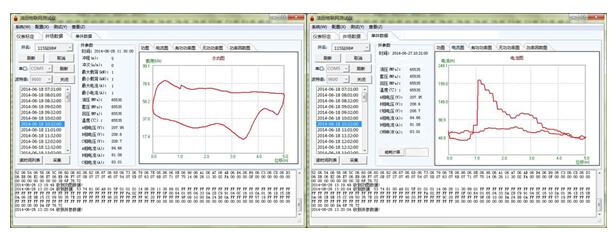

　　采集的生產數據分析界面

　　實現的功能：

　　1、儀表標定

　　2、數據圖表顯示及數據遠傳功能

　　3、可查詢歷史數據及圖表，并生產報表功能

　　4、可自定義擴展測試參量如溫度、壓力、流量等

　　5、工況、能耗快捷分析功能等。

　　工作原理

　　油田物聯網綜合測試儀有兩種工作模式，主要利用 Zigbee 無線透?jìng)骱陀芯€電量采

　　集的工作原理。組網方式比較靈活，能適應多種不同的環境數據采集。

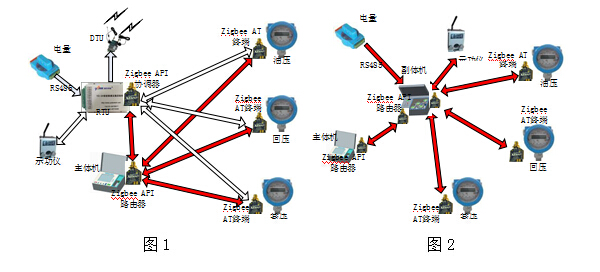

　　（1）利用主體機自動組網功能實現數據采集 這種模式主要基于所需要采集的數據均能通過 Zigbee 無線傳輸，包括電量、示功

　　儀等，其組網模式如圖 1 所示。白色箭頭代表已有的 Zigbee 網絡，紅色箭頭代表主體 機新加入的 Zigbee 網絡，主體機的加入或離去不會對現有的 Zigbee 網絡造成影響的。

　　（2）利用主體機和副體機互相配合實現數據采集 利用這種模式進行數據采集的主要原因是現場未安裝需數據采集的儀表，包括電

　　量、油壓、回壓、套壓、溫度等，這時需要副體機進行快速的連線，再通過副體機將數 據上傳至主體機，從而對數據進行總體分析。其組網模式如圖 2 所示。

　　技術指標

　　主體機尺寸：345×227×110mm（長×寬×高）

　　副體機尺寸：430×268×162mm（長×寬×高）

　　主副體機待機工作時間：>8 小時

　　環境溫度：-40～85℃ ，相對濕度：10～95%

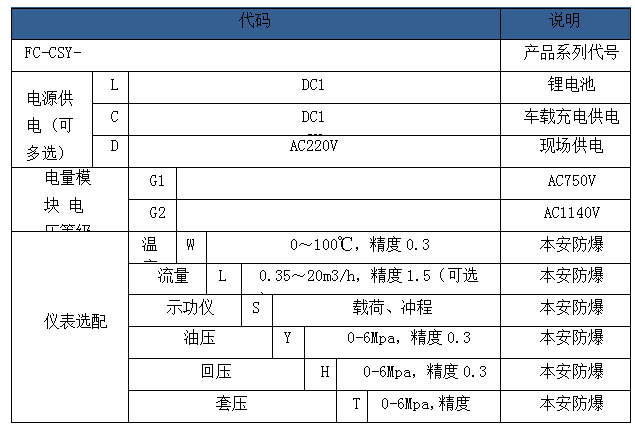

　　電源：DC12V，AC220V。（可選）

　　供電方式：鋰電池、車載電源、現場電源。（可選）

　　通訊協議：ModBus 通訊

　　通訊方式：Zigbee、RS485、RS232 、RJ45、USB

　　選配件設計：溫度傳感器（0～100℃，精度 0.3）、壓力傳感器（0-6Mpa，精度 0.3）、流量傳感器（0.35～20m3/h，精度 1.5（可選））、示功儀（沖程、載 荷，Zigbee 無線傳輸）

　　電量采集：三相相電壓 Ua、Ub、Uc；三相電流 Ia、Ib、Ic；有功功率 P、無功 功率 Q、功率因數 PF、總電量（AC750V、AC1140V 按用戶要求選配，精度 0.5； 電流測試 AC150A，精度 0.5）（可選）
