智能微差壓在線計量系統
發布日期：2015-7-17 瀏覽次數：3439
1．概述
油井多相流產量準確、及時的計量，對掌握油井生產動態和工況，制定生產優化措施，具有重要的指導意義。目前國內石油行業中應用較多的多相流流量計，在測量過程中會產生一定的附加壓力降，增大了井口回壓，而較高的井口回壓會增加油井的能耗并且影響油井的產量。油井智能微差壓在線計量系統具有壓損小、功能強、精度高、自動化程度高等優點；油田智能微差壓計量系統通過無線遠傳數據和軟件分析計算，能夠及時準確的得到油井的井口溫度、壓力、壓差、瞬時流量、時段產量、累計產量和平均產量。
2．產品特點
（1）由于采用微差壓計進行節流壓差測定，壓力損失小，不會因?yàn)榘惭b壓差計造成井口壓力升高，影響油井產量。
（2）由于采用微差壓計，對于節流器前后壓力、壓差值是在一個測量系統里，避免了壓力反轉和零點漂移問題。
（3）該方法對流經差壓測量裝置的多相流體，考慮了流體雷諾數對流體流出系數及可膨脹系數的影響，從而準確對流出系數和可膨脹系數進行修正計算；計量模型有堅實的物理理論基礎，使用范圍基本沒有限制。
（4）該方法考慮了不同含水率、不同氣油比對產量計量影響，適合于不同含水、不同氣油比條件下的油井的產液量計量，能夠及時反映產液量的變化趨勢。
（5）更準確的計算出多相流體混合密度等物性參數，并通過在線溫度補償、壓力補償?shù)姆椒▽?duì)多相流體物性參數的精確修正，從而進一步提高產液量計量精度。
（6）油井的計算誤差可以保證在5%以?xún)?nèi)；可以通過標定進一步提高計算準確度。
3．工作原理
基于節流裝置的計算模型：

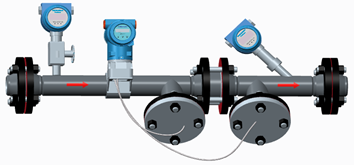

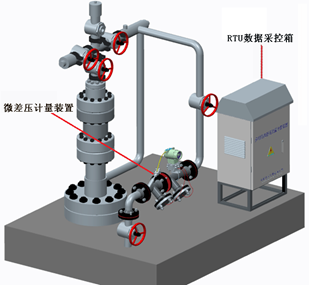

通過安裝在油井井口處的智能微差壓計量裝置精確測得節流微小壓差數據，結合每口井含水、油密度及生產氣油比對多相流體進行粘度、混合密度等相關運算參數進行精確修正，根據修正后的參數對多相流體的流出系數進行迭代求解，同時還考慮了氣體的可膨脹系數對流量計算的影響，并通過溫度補償、壓力補償?shù)确绞阶罱K根據多相流節流流量計算模型準確計算出不同含水、不同氣油比條件下的油井的產量。
4．技術指標
|
結構形式
|
直線水平式
|
工作壓力
|
1.6MPa
|
|
量程比
|
10∶1；15∶1；20：1(可選)
|
產液量范圍
|
3～300m3/d (可選)
|
|
裝置計量精度
|
≤±5.0%
|
差壓計量精度
|
0.1%FS、0.2%FS、0.5%FS(可選)
|
|
公稱口徑
|
DN20～DN100
|
輸出信號
|
RS485/RS232、4-20mA、ZigBee等
|
|
介質溫度
|
0℃～100℃
|
環境溫度
|
-30℃～80℃
|
|
裝置壓損
|
≤0.05 MPa
|
供電電壓
|
（1）DC 24V （2）AC 220±20V 50Hz
|
|
防爆等級
|
ExiaⅡCT4、ExbⅡCT6
|
防護等級
|
IP65
|
5．應用

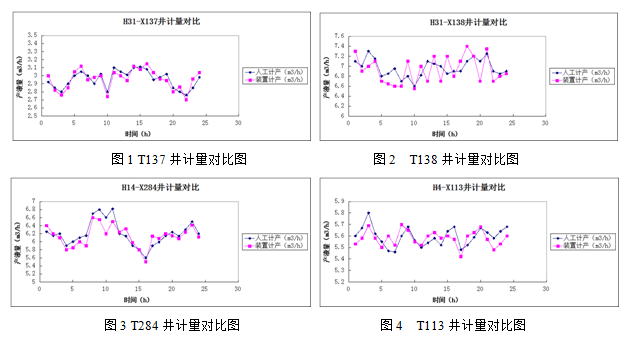

根據油井類型、含水量、含氣量、產液量等因素，該系統在XX油田的測試中選取了四口具有代表性油井。通過本系統計量結果與人工計量（玻璃管液面計量）的結果之間的對比，反映該系統與人工計量表現了較好的一致性。尤其在產液量的波動趨勢上，兩種方式表現出了幾乎相同的波動特性。同時，這些油井的計量都能達到相當高的精度，兩者之間的相對誤差都在5.0%以?xún)?nèi)。
