概述：

       在以蒸汽作為能量傳遞介質的工業領域，實時有效地計量蒸汽對于監控能源利用、提高生產效率、降低成本、強化管理水平等方面具有重要意義。工業上常見的蒸汽大多為濕飽和蒸汽，而濕蒸汽計量歷來是挑戰難題，根源在于它的密度難以像過熱蒸汽和干飽和蒸汽可以精準計算，在線介質密度的獲得就更加困難。

       兩相蒸汽在線計量裝置FCLSP系列采用一種新型加熱法測量濕蒸汽干度，通過干度補償密度，計算流量。加熱裝置采用彼此同心、相互絕熱和絕緣的雙層保溫套管，內層和環空層內均通入管道蒸汽，保證內層保溫套管內外溫度相同，避免發生熱傳導，實現零散熱損失。內部加熱電阻均勻分布在加熱管道中間，減少受熱不均引起的蒸汽擾動。兩相蒸汽在線計量裝置FCLSP的新型加熱方法保證了干度計量的精確度，進而確保了飽和濕蒸汽密度的可靠性，實現精準計算流量。該產品FCLSP具有適用范圍廣，計量精度較高，使用壽命較長等優點?？蓮V泛應用于石油、化工、電力、紡織、印染、制藥、煙草、食品、輕工等行業。

產品特點：

      (1) 能測量濕飽和蒸汽的質量流量、蒸汽的干度。

      (2) 能測量過熱蒸汽和飽和蒸汽的質量流量。

      (3) 計量精度高，抗干擾能力強，量程比大。

      (4) 耐高壓30MPa、耐高溫360℃。

      (5) 結構緊湊、安裝維護簡便，故障率低。

      (6) 就地顯示、遠程監測控制。

      (7) 防腐、防沙、防結垢、防雜質，節能、環保綠色能源驅動。

工作原理：

       兩相蒸汽在線計量裝置，應用熱力學原理，以能量守恒為基礎，實時測量濕飽和蒸汽干度。將干度反饋補償濕蒸汽密度，精確計量飽和濕蒸汽質量流量。在工作時，主管道流動蒸汽首先流經流量計量模塊，隨后少許蒸汽通過蒸汽采樣器流入干度測量模塊，利用加熱裝置將取樣濕蒸汽加熱為飽和干蒸汽或過熱蒸汽。由控制器采集工況下的各種信號，由內部數學模型精準計算蒸汽干度，通過數據傳輸通信設備將干度反饋至流量計量模塊進行密度補償，計量主管道蒸汽流量。該裝置從結構分為“流量計量”，“干度測量”，“控制器”流量控制及數據通訊三部分。

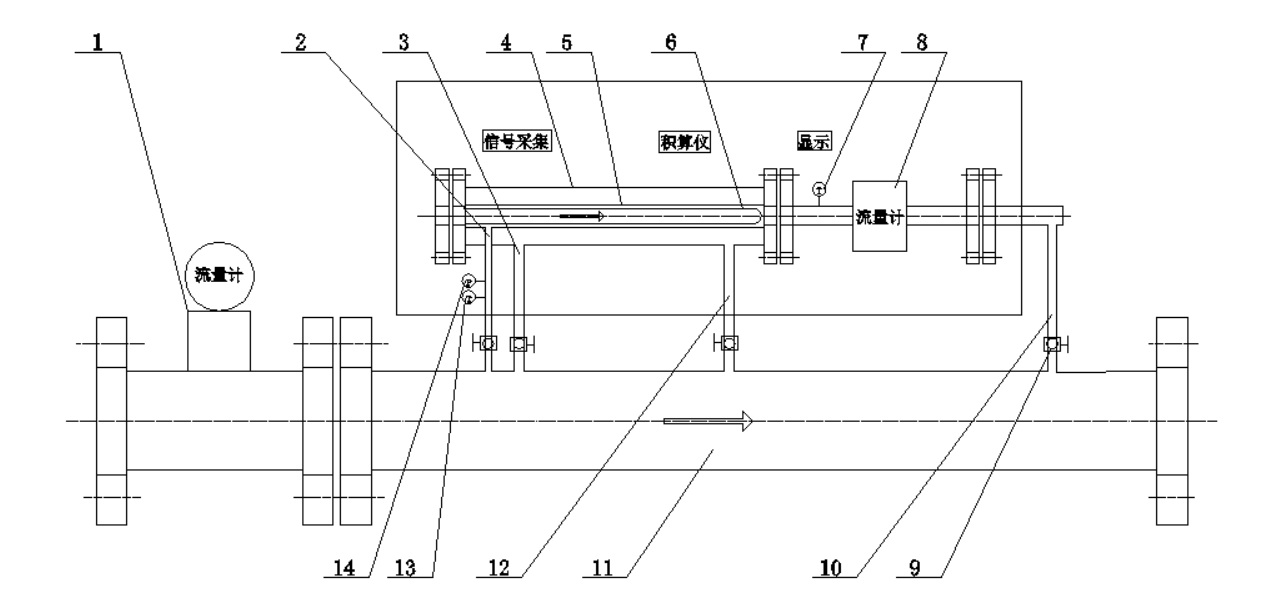

（1）主管流量計；（2）采樣入口通道；（3）旁路通道；（4）外保溫壁；（5）內保溫壁；（6）加熱電阻；（7）溫度傳感器；（8）支管流量計；（9）開關閥；（10）回流通道；（11）主管道；（12）旁路通道；（13）溫度傳感器；（14）壓力傳感器；

技術指標：

產品選型：
