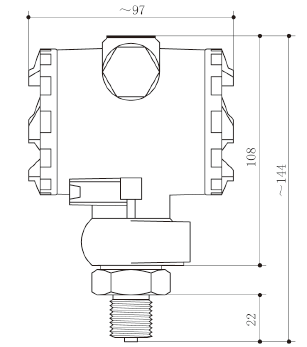

- 尺寸圖
- 訂貨型號
- 文檔下載
壓力變送器產品性能穩定可靠，應用于環境比較惡劣的露天現場，同時能夠現場壓力顯示，零點，滿程可遷移。
壓力變送器安裝接口形式，既可根據用戶的要求加工，也可提供與其它品牌變送器兼容的規格。該系列產品廣泛應用于工業過程控制、石油、化工、冶金等行業。
功能特點
擴散硅壓阻傳感器
堅固密封良好的鋁合金接線盒，戶外安裝使用
用于氣體，液體，蒸汽的壓力測量
提供低壓，中壓，高壓豐富的壓力量程范圍
有液晶顯示可選擇
款式多樣，適合工業的各種場合要求
多種輸出信號可選擇，可按客戶要求定制
| 技術型號 | 系列 | 無線壓力表系列 | ||||
| 名稱 | FCSP數字壓力變送器 | |||||
|
技 術 參 數 |
量程范圍 |
0～60MPa |
||||
|
供電電壓 |
24VDC、12VDC |
|||||
|
輸出信號 |
4～20mA、1～5V，0～5V |
|||||
|
零點溫漂 |
±1.5%FS |
|||||
|
靈敏度溫漂 |
±1.5%FS |
|||||
|
過載能力 |
150%FS |
|||||
|
沖擊 |
100g（11ms） |
|||||
|
綜合精度 |
0.1、0.3、0.5級可選 |
|||||
|
防護等級 |
IP65 |
|||||
|
補償溫度 |
-10℃～70℃ |
|||||
|
工作溫度 |
-20℃～85℃ |
|||||
|
存儲溫度 |
-40℃～125℃ |
|||||
|
長期穩定性 |
±0.2%FS/a |
|||||
|
響應時間 |
≤1ms（上升到90%FS） |
|||||
|
絕緣 |
100MΩ/250VDC |
|||||
|
EMC浪涌 |
?。↖EC100-4-5）2kV |
|||||
|
EMC靜電 |
（IEC100-4-2）接觸放電8kV，空氣放電15kV |
|||||
| 型號 | 系列 | 無線壓力表系列 | ||||
| 名稱 | FCSP數字壓力變送器 | |||||
| 代碼 | 說明 | |||||
| FCSP | 產品系列代號 | |||||
| 壓力類型 | G | 表壓 | ||||
| A | 絕壓 | |||||
| 量程范圍 | 0~60MPa | 直接寫數值（MPa） | ||||
| 精度等級 | J1 | ±0.1%FS | ||||
| J2 | ±0.3%FS | |||||
| J3 | ±0.5%FS | |||||
| 輸出信號 | X1 | 4～20mA | ||||
| X2 | 1～5V | |||||
| X3 | 0～5V | |||||
| 附加功能 | C1 | M14×1.5外螺紋壓力接口，水線密封 | ||||
| C2 | M20×1.5外螺紋壓力接口，端面密封 | |||||
| C3 | G1/2＂外螺紋壓力接口(適用P型) | |||||
| C4 | G1/4＂內螺紋壓力接口 | |||||
| C5 | M20×1.5外螺紋壓力接口，水線密封 | |||||
