FC-WG系列濕氣井氣液兩相計量裝置
隨著石油天然氣工業的發展，解決濕氣的在線測量問題變得越來越重要，需要一種簡單可靠、經濟實用的在線不分離測量方法以替代傳統的氣液分離器，優化采氣生產工藝流程。傳統流量計只能以氣相或液相作為單一介質測量，液相中氣相體積百分含量超出5～10%時，流量測量誤差很大甚至發生工作異常。濕氣兩相流計量裝置是利用流體流經節流裝置時所產生的壓力差與流量之間存在一定關系的原理，通過測量壓差來實現流量測定，其基本測量...
- 產品概述
- 技術參數

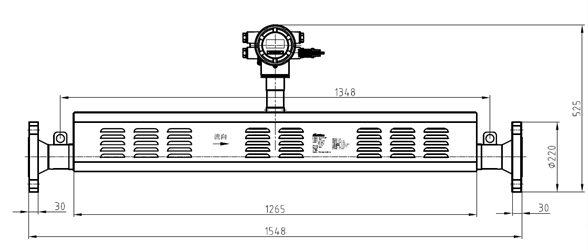

- 尺寸圖
- 訂貨型號
- 文檔下載
FC-WG系列濕氣井氣液兩相計量裝置采用優化整體結構設計，改變了傳統流量測量節流裝置分散部件現場安裝模式，使過去的一個流量測量系統變成單臺流量測量儀表。產品廣泛用于油氣田地面工藝中的油井、SAGD井、凝析天然氣井、頁巖氣井、煤層氣井,尤其適用于海上平臺油氣井的多相流測量。其一體型結構，是目前高性能多相流量計中，體積小、重量輕的產品，其優異的性價比，成為通用性好，實現標準化多相流量計的產品
|
產品名稱
|
FC-WG系列濕氣井氣液兩相計量裝置
|
||
|
被測介質
|
濕氣（天然氣、頁巖氣、煤層氣、凝析氣）
|
測量值
|
壓力、溫度、差壓
|
|
結構形式
|
一體式，法蘭連接
|
量程比
|
10:1、15:1
|
|
溫度范圍
|
-20℃～150℃
|
壓力范圍
|
0MPa～35MPa
|
|
測量范圍（液相）
|
0m³/h～1000 m³/h（根據計算選配）
|
計量精度
|
液量誤差±8%；
|
|
測量范圍（氣相）
|
300m³/h～50000 m³/h（根據計算選配）
|
計量精度
|
氣量誤差：±5%
|
|
顯示值
|
壓力、溫度、差壓，氣相瞬時流量、液相瞬時流量、氣相累積流量、液相累積流量、昨日產氣量、昨日產液量、今日產氣量、今日產液量，氣相含率、液相含率
|
信號輸出
|
變送器輸出4－20mA 流量輸出RS485,Zigbee
|
|
管道直徑
|
DN20DN300
|
差壓范圍
|
0～150KPa
|
|
傳感器精度
|
±0.2%、±0.25%、±0.5%
|
防護等級
|
IP65
|
|
防爆等級
|
ExdIIBT4
|
環境溫度
|
-4085℃
|
|
壓力損失
|
＜50KPa（絕對壓損）
|
環境濕度
|
095%(R.H)
|
|
基本代碼
|
FC-WG
|
|||||||
|
節流元件類型
|
V
|
標準文丘里
|
||||||
|
VL
|
長喉徑文丘里
|
|||||||
|
工藝連接
|
P
|
法蘭
|
||||||
|
結構形式
|
T
|
一體式 （帶配對法蘭/墊片/緊固件）
|
||||||
|
公稱通徑
DN20-DN2000
|
0A
|
DN50
|
02
|
DN125
|
||||
|
01
|
DN65
|
0D
|
DN150
|
|||||
|
0B
|
DN80
|
03
|
DN200
|
|||||
|
0C
|
DN100
|
0E
|
定制
|
|||||
|
材質（本體材質+節流元件材質+取壓口材質）
|
本體材質代碼
|
節流元件材質代碼
|
取壓口材質代碼
|
|||||
|
Q
|
SS304
|
Q
|
SS304
|
Q
|
SS304
|
|||
|
L
|
SS321
|
L
|
SS321
|
L
|
SS321
|
|||
|
A
|
SS316
|
A
|
SS316
|
A
|
SS316
|
|||
|
C
|
20#
|
B
|
15rMoG
|
B
|
15rMoG
|
|||
|
G
|
20G
|
E
|
1Cr5Mo
|
E
|
1Cr5Mo
|
|||
|
S
|
其他材質
|
S
|
其他材質
|
S
|
其他材質
|
|||
|
壓力等級
|
A
|
0.25MPa
|
H
|
10MPa
|
||||
|
B
|
0.6MPa
|
I
|
16MPa
|
|||||
|
C
|
1.0MPa
|
J
|
25MPa
|
|||||
|
D
|
1.6MPa
|
K
|
32MPa
|
|||||
|
E
|
2.5MPa
|
L
|
40MPa
|
|||||
|
F
|
4.0MPa
|
M
|
其他定制
|
|||||
|
G
|
6.3MPa
|
|
|
|||||
|
工作溫度上限
|
1
|
100℃
|
4
|
400℃
|
||||
|
2
|
200℃
|
5
|
500℃
|
|||||
|
3
|
300℃
|
6
|
其他定制
|
|||||
|
流量補償
|
T
|
溫度補償
|
P
|
壓力補償
|
||||
|
I
|
溫壓補償
|
|||||||
|
安裝工藝管道方向
|
S
|
流量計安裝在水平管道上
|
||||||
|
防爆類型
|
E
|
隔爆型
|
A
|
本安型
|
||||
|
信號輸出類型
|
A
|
420 mA
|
R
|
RS485
|
||||
|
H
|
HART
|
Z
|
組合協議
|
|||||
