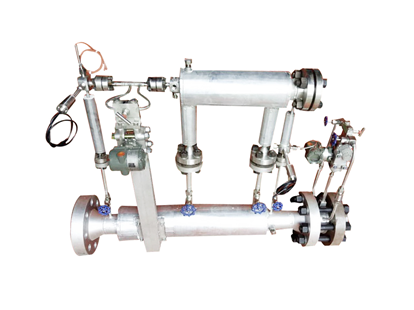

FC-LSP兩相蒸汽在線計量裝置
在以蒸汽作為能量傳遞介質的工業領域，實時有效地計量蒸汽對于監控能源利用、提高生產效率、降低成本、強化管理水平等方面具有重要意義。工業上常見的蒸汽大多為濕飽和蒸汽，而濕蒸汽計量歷來是挑戰難題，根源在于它的密度難以像過熱蒸汽和干飽和蒸汽可以精準計算，在線介質密度的獲得就更加困難，目前世界上還沒有一種儀器可以直接精確地測量出濕飽和蒸汽密度。 蒸汽兩相在線計量裝置FCLSP系列采用一種新型加熱法測量濕蒸...
- 產品概述
- 技術參數
- 尺寸圖
- 訂貨型號
- 文檔下載
兩相蒸汽在線計量裝置FCLSP采用熱力學方法中的加熱法進行蒸汽在線干度的計量。主管道的流通蒸汽利用采集裝置采集少許蒸汽，將采集到的濕飽和蒸氣試樣通過加熱管加熱到干飽和狀態或者過熱狀態，由高精度采集器采集工況數據，通過測量蒸汽試樣的流量、加熱管的功率和加熱前后采樣蒸汽的壓力溫度。以能量守恒為基礎，利用國際蒸汽IAPWS—IF97標準，根據加熱前后系統的焓差不同建立數學模型，計算出主管道汽流的干度。
|
產品名稱
|
FC-LSP兩相蒸汽在線計量裝置
|
||
|
被測介質
|
蒸汽、濕飽和蒸汽
|
測量值
|
壓力、溫度、差壓、干度
|
|
結構形式
|
一體式（法蘭連接）、撬裝式
|
量程比
|
10:1、15:1
|
|
溫度范圍
|
0℃～450℃
|
壓力范圍
|
0MPa～35MPa
|
|
測量范圍（干度）
|
0～90%
|
計量精度
|
液量誤差±1%；
|
|
測量范圍（氣相）
|
0m³/h～10000 m³/h（根據計算選配）
|
計量精度
|
氣量誤差：±5%
|
|
顯示值
|
壓力、溫度、壓差、干度、瞬時產氣量、累計產氣量，昨日產氣量
|
信號輸出
|
變送器輸出4－20mA 流量輸出RS485,Zigbee
|
|
管道直徑
|
DN20DN300
|
差壓范圍
|
0～150KPa
|
|
傳感器精度
|
±0.2%、±0.25%、±0.5%
|
防護等級
|
IP65
|
|
防爆等級
|
ExdIIBT4
|
環境溫度
|
-4085℃
|
|
壓力損失
|
＜50KPa（絕對壓損）
|
環境濕度
|
095%(R.H)
|
|
基本代碼
|
FC-LSP兩相蒸汽在線計量裝置
|
|||||||
|
測量類型
|
Ⅰ
|
單蒸汽（一體化噴嘴式）
|
||||||
|
Ⅱ
|
兩相蒸汽在線計量裝置
|
|||||||
|
Ⅲ
|
兩相蒸汽計量在線標定裝置
|
|||||||
|
工藝連接
|
F
|
法蘭式
|
||||||
|
W
|
對夾式
|
|||||||
|
公稱通徑
DN20-DN2000
|
0A
|
DN50
|
02
|
DN125
|
||||
|
01
|
DN65
|
0D
|
DN150
|
|||||
|
0B
|
DN80
|
03
|
DN200
|
|||||
|
0C
|
DN100
|
0E
|
其他定制
|
|||||
|
材質（本體材質+節流元件材質+取壓口材質）
|
本體材質代碼
|
節流元件材質代碼
|
取壓口材質代碼
|
|||||
|
Q
|
SS304
|
Q
|
SS304
|
Q
|
SS304
|
|||
|
L
|
SS321
|
L
|
SS321
|
L
|
SS321
|
|||
|
A
|
SS316
|
A
|
SS316
|
A
|
SS316
|
|||
|
C
|
20#
|
B
|
15rMoG
|
B
|
15rMoG
|
|||
|
G
|
20G
|
E
|
1Cr5Mo
|
E
|
1Cr5Mo
|
|||
|
S
|
其他材質
|
S
|
其他材質
|
S
|
其他材質
|
|||
|
壓力等級
|
A
|
0.25MPa
|
H
|
10MPa
|
||||
|
B
|
0.6MPa
|
I
|
16MPa
|
|||||
|
C
|
1.0MPa
|
J
|
25MPa
|
|||||
|
D
|
1.6MPa
|
K
|
35MPa
|
|||||
|
E
|
2.5MPa
|
L
|
40MPa
|
|||||
|
F
|
4.0MPa
|
M
|
其他定制
|
|||||
|
G
|
6.3MPa
|
|
|
|||||
|
工作溫度上限
|
1
|
100℃
|
4
|
400℃
|
||||
|
2
|
200℃
|
5
|
450℃
|
|||||
|
3
|
300℃
|
6
|
其他定制
|
|||||
|
流量補償
|
T
|
溫度補償
|
P
|
壓力補償
|
||||
|
I
|
溫壓補償
|
|||||||
|
安裝工藝管道方向
|
S
|
安裝在水平管道上
|
||||||
|
防爆類型
|
E
|
隔爆型
|
A
|
本安型
|
||||
|
信號輸出類型
|
A
|
420 mA
|
R
|
RS485
|
||||
|
H
|
HART
|
Z
|
Zigbee
|
|||||
