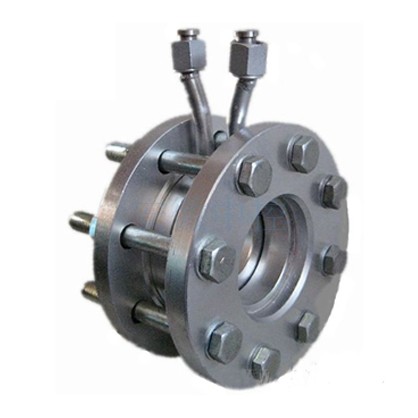

產品特點
1.節流裝置結構易于復制，簡單、牢固、性能穩定可靠，使用期限長
2.孔板計算按照標準加工
3.應用范圍廣，全部單相流皆可測量，部分混相流亦可應用
4.標準節流裝置無需實流校準，即可投用。
工作原理
在管道中放置一節流元件，流體流經節流元件時發生節流，在節流元件的前后兩側產生壓力差（壓差）。當流體、工況、管道、節流體、差壓取出方式一定時，管道流量與差壓有確定的關系。因此可通過差壓來測量流量。
| 型號 | 系列 | 節流式系列 | ||||
| 名稱 | FC-孔板流量計 | |||||
|
技 術 參 數 |
典型應用 | 高溫高壓液體、氣體、蒸汽流量的計量 | ||||
| 公稱通徑 | DN15-2000mm | |||||
| 公稱壓力 | PN≤40MPa | |||||
| 工作溫度 | -50℃~550℃ | |||||
| 精確等級 | 0.5級、1.0級 | |||||
| 材質 | （節流件）不銹鋼，（法蘭、環室）不銹鋼、碳鋼可選 | |||||
| 型號 | 系列 | 節流式系列 | |||||||
| 名稱 | FC-孔板流量計 | ||||||||
|
訂 貨 型 號 |
公稱壓力 |
公稱口徑 |
結構形式 |
介質 |
補償形式 |
說明 |
|||
| 0.25～32 | PN0.25～32MPa | ||||||||
| 10～1600 | DN10～1600mm | ||||||||
| H | 標準孔板（環室） | ||||||||
| Y | 標準孔板（法蘭） | ||||||||
| K | 標準孔板（鉆孔） | ||||||||
| I | ISA1932噴嘴 | ||||||||
| L | 長徑噴嘴 | ||||||||
| W | 文丘利噴嘴 | ||||||||
| G | 經典文丘利管 | ||||||||
| S | 雙重孔板 | ||||||||
| Q | 圓缺孔板 | ||||||||
| Z | 錐形入口孔板 | ||||||||
| R | 1/4圓孔板 | ||||||||
| P | 偏心孔板 | ||||||||
| N | 整體孔板 | ||||||||
| X | 楔形孔板 | ||||||||
| 1 | 液體 | ||||||||
| 2 | 氣體 | ||||||||
| 3 | 蒸汽 | ||||||||
| 4 | 高溫液體 | ||||||||
| N | 不帶壓力、溫度補償 | ||||||||
| P | 帶壓力補償輸出 | ||||||||
| T | 帶溫度補償輸出 | ||||||||
| Q | 帶壓力、溫度補償輸出 | ||||||||
