該系列產品的焊接密封隔離膜片裝置具有多種不同過程連接結構形式，特別適用于高溫、高粘度、結晶狀介質及易堵塞場合的壓力測量，也適用于衛生、醫藥場合的壓力測量。

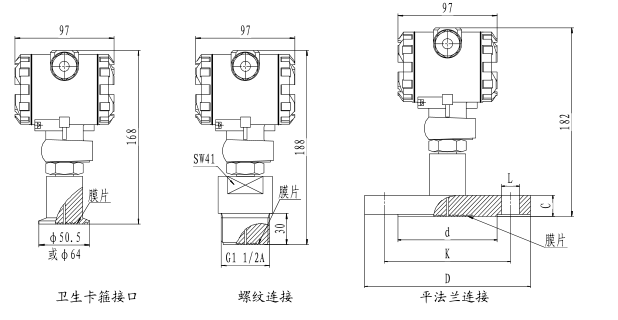

常溫型

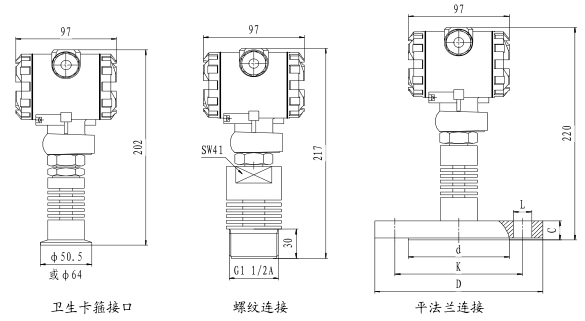

高溫型
| 型號 | 系列 | 智能壓力表系列 | ||||
| 名稱 | FC0803G 隔膜型壓力變送器 | |||||
|
尺 寸 圖 |
公稱直徑DN |
法蘭外徑D | 螺栓孔中心圓直徑 K | 螺栓孔徑L | 密封面直徑d | 法蘭厚度C |
| 50 | 165 | 125 | 4-Φ18 | 99 | 20 | |
| 80 | 200 | 160 | 8-Φ18 | 132 | 24 | |
|
系列 |
智能壓力表系列 |
||||||
| 名稱 | FC- 隔膜型壓力變送器 | ||||||
| 代碼 | 說明 | ||||||
|
FC |
|
隔膜型壓力變送器 |
|||||
|
測量范圍 |
0～3.5 |
|
直接寫數值（MPa） |
||||
|
輸出信號 |
S |
|
智能式 4～20mADC 二線制＋現場總線 HART 協議 |
||||
|
精度等級 |
J1 |
|
0.25 |
||||
|
J2 |
|
0.5 |
|||||
|
過程連接 |
L3 |
|
螺紋連接，外螺紋 G1 1/2＂A |
||||
|
L5 |
|
衛生型卡箍接口 1 1/2＂（接口直徑 50.5mm） |
|||||
|
L6 |
|
衛生型卡箍接口 2＂ （接口直徑 64mm） |
|||||
|
L7 |
|
平法蘭連接 DN50 |
|||||
|
L8 |
|
平法蘭連接 DN80 |
|||||
|
O |
|
按用戶提供尺寸加工 |
|||||
|
測量介質溫度 |
TN |
|
常溫型（≤70℃） |
||||
|
TH |
|
高溫型（≤130℃） |
|||||
|
選項 |
d |
隔爆型 ExdIICT6 |
|||||
|
i |
本安型 ExiaIICT6 |
||||||
|
M3 |
3 1/2LCD 數字顯示表頭 |
||||||
|
G |
表壓測量 |
||||||
|
F |
絕壓測量（按用戶約定定做） |
||||||
|
A |
負壓測量（按用戶約定定做） |
||||||
|
S |
過程連接件 |
||||||
|
Y |
用戶約定 |
||||||
說明：1）若測量壓力有過載，請給出過載壓力值。
2）被測介質溫度持續高達 130℃或低于－20℃，建議用溫度隔離器或毛細管結構，以保證傳感器不受損壞。
