FC-熱式渦街流量計
FC-熱式渦街流量計利用熱式流量計及渦街流量計測量的原理，合二為一。即傳感器部分為熱式測量元件和渦街測量體。利用熱式小流量即可測量到的優點，和渦街大流量線性好的優點，將二者整合擴大量程比，同時利用大流量時渦街流量計的準確性，來程序內自動校準熱式流量計，以保證熱式流量計小流量的準確性。最終量程比可達到1：100甚至1：500以上
- 產品概述
- 技術參數
- 尺寸圖

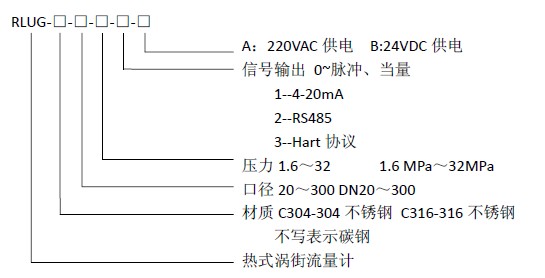

- 訂貨型號
- 文檔下載
工作原理
利用熱式流量計及渦街流量計測量的原理，合二為一。即傳感器部分為熱式測量元件和渦街測量體。利用熱式小流量即可測量到的優點，和渦街大流量線性好的優點，將二者整合擴大量程比，同時利用大流量時渦街流量計的準確性，來程序內自動校準熱式流量計，以保證熱式流量計小流量的準確性。最終量程比可達到1：100甚至1：500以上。
結構：主要由兩部分組成，傳感器和轉換儀（積算儀、電子表頭）
| 型號 | 系列 | 復合式系列 | |||||
| 名稱 | FC-熱式渦街流量計 | ||||||
|
技 術 參 數 |
傳感器通徑DN（mm） |
工作壓力（MPa） |
標準流量范圍m3/h |
擴展流量范圍m3/h |
準確度 | ||
| 20 |
1.6
2.5
4.0
6.4
10
16
25
32 |
0.3~80 | 0.16~80 |
1.5級
1.0級 |
|||
| 25 | 0.5~100 | 0.2~100 | |||||
| 32 | 0.8~140 | 0.28~140 | |||||
| 40 | 1.2~240 | 0.48~240 | |||||
| 50 | 2~320 | 0.64~320 | |||||
| 80 | 3~640 | 0.3~640 | |||||
| 100 | 5~1100 | 2~1100 | |||||
| 150 | 11~2200 | 4~2200 | |||||
| 200 | 25~5000 | 10~5000 | |||||
| 250 | 40~8000 | 16~8000 | |||||
| 300 | 60~11000 | 22~11000 | |||||
| 型號 | 系列 | 復合式系列 | ||
| 名稱 | FC-熱式渦街流量計 | |||
|
尺 寸 圖 |
口徑DN（mm） | 長度L(mm) | 中心高H(mm) | |
| 20 | 280 | 300 | ||
| 25 | 280 | 300 | ||
| 32 | 300 | 300 | ||
| 40 | 300 | 300 | ||
| 50 | 350 | 300 | ||
| 80 | 400 | 350 | ||
| 100 | 450 | 350 | ||
| 150 | 500 | 400 | ||
| 200 | 650 | 500 | ||
| 250 | 700 | 500 | ||
| 300 | 800 | 500 | ||
| 32 | 300 | 500 | ||
