一、概述
FC-LU磁電式渦街流量計是一種速度式流量儀表，兼有旋渦流量計和電磁流量計兩種儀表的優點，無可動部件，計量穩定。能測量導電液體、包括紙漿、泥漿，廢污水及固液兩相懸浮液的體積流量。包括酸、堿、鹽等強腐蝕性液體的體積流量。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業及環保、市政管理、水利建設等領域。

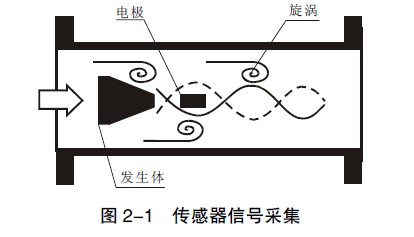

二、工作原理
FC-LU磁電式渦街流量計是利用法拉第電磁感應定律的原理，當液體運動時，由管道中旋渦引起液體切割磁場，感應電勢由測量電極檢出，通過前置電路放大、濾波、整形，并送至以CPU 為核心的微處理器，完成數據的采集、放大和處理，實現流體瞬時流量、累積流量的顯示及流量數據與微機系統之間的通訊和控制。
| 型號 | 系列 | 速度式系列 | |
| 名稱 | FC-LU磁電式渦街流量計 | ||
|
技 術 參 數 |
水平式 | 角式 | |
| 公稱通徑 | DN10～DN300 | DN25～DN100 | |
| 工作壓力 | 1.6MPa～42MPa | 10MPa～42MPa | |
| 流量范圍 | 15:1（1.5 級）；10：1（1.0 級） | 15:1（1.5 級）；10：1（1.0 級） | |
| 精度 | ±1.0%，±1.5% | ±1.0%，±1.5% | |
| 介質電導率 | ≥5μs/cm | ≥5μs/cm | |
| 介質速流 | 0.5～10m/s | 0.5～10m/s | |
| 環境溫度 | -20℃～+50℃ | -20℃～+50℃ | |
| 電源 |
鋰電池供電 信號輸出時外供5～25VDC 脈沖信號、當量； |
鋰電池供電 信號輸出時外供5～25VDC 脈沖信號、當量； |
|
| 輸出信號 |
4～20mA 模擬信號 RS485 或RS232 通訊口，Modbus |
4～20mA 模擬信號 RS485 或RS232 通訊口，Modbus |
|
| 殼體材質 | 碳鋼、不銹鋼 | 碳鋼、不銹鋼 | |
| 安裝型式 | 一體型 | 一體型 | |
| 防爆等級 | ExmdibIIBT4 | ||
| 型號 | 系列 | 速度式系列 | |
| 名稱 | FC-LU磁電式渦街流量計 | ||
|

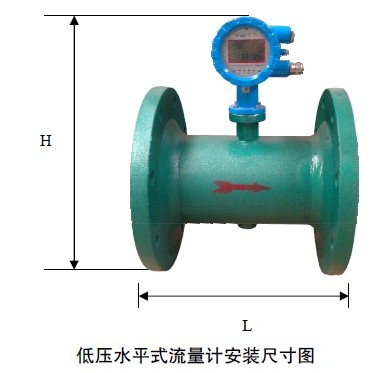

尺 寸 圖 |
公稱通徑DN（mm） | 總長L | 總高H |
| 15 | 220 | 240 | |
| 20 | 220 | 240 | |
| 25 | 220 | 240 | |
| 40 | 220 | 325 | |
| 50（65） | 220 | 325 | |
| 80 | 220 | 370 | |
| 100（125） | 250 | 400 | |
| 150 | 300 | 460 | |
| 200 | 350 | 520 | |
| 型號 | 系列 | 速度式系列 | ||||
| 名稱 | FC-LU磁電式渦街流量計 | |||||
|
訂 貨 型 號 |
基本型號 |
2 | 3 | 4 | 5 | 說明 |
|
公稱通徑 |
公稱壓力 |
輸出信號 |
安裝方式 |
|||
| FCLU | 磁電流量計 | |||||
| 015～200 | 公稱通徑 15～20mm | |||||
| 1.0～42 | 1.0～42Mpa | |||||
| S | 水平方式 | |||||
| J | 角式 | |||||
