一 概述
FC大口徑電磁流量計口徑從10mm到2000mm。主要用于化工，鋼鐵，煤炭，給排水，造紙，食品，紡織印染等工業領域。測量酸，堿，鹽等強腐蝕性及液固兩相流體的體積流量，可與顯示，記錄儀表積算器或調節器配套，對流量進行檢測，積算，調節和控制，并可實現信號的遠距離傳送。儀表的安裝形式有一體式和分體式。
FC一體式電磁流量計由LDG-S型電磁流量傳感器和轉換器配套組成一組，口徑從10mm至2000mm，其結構緊湊，安裝方便，測量精度高，抗干擾性好。
FC高壓電磁流量計專門用于石油勘查，地質或油田系統測量高壓條件下泥漿高壓注水等介質的流量。
FC潛水型電磁流量計是國家環保局推薦使用的污水排放用明渠流量?jī)x表。
二 、工作原理

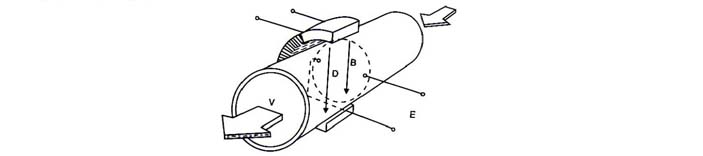

傳感器是根據法拉第電磁感應原理工作的，如圖一所示。在測量管軸線和磁場磁力線相互垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管在交變磁場中磁力線成垂直方向運動時，導電液體切割磁力線產生感應電勢，此感應電勢由測量管上兩個檢測電機檢出，數值大小如下所示： E=KBVD
式中： E—感應電勢； D—測量管內徑；
B—磁感應輕度； V—平均流速；
K—與磁場分布及軸向長度有關系的系數；
| 型號 | 系列 | 速度式系列 | |
| 名稱 | FC大口徑電磁流量計 | ||
|
技 術 參 數 |
口徑 | DN10-2000 | |
| 電機材料 | 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti | ||
| 內襯材料 | 聚四氟乙烯 氯丁橡膠 聚氨酯橡膠 | ||
| 介質 | 導電性液體 | ||
| 介質導電率 | ＞20μ s/cm | ||
| 配套精確度等級 | 0.3 0.5 1.0 1.5 | ||
| 流速范圍 | 0.3m/s~12m/s | ||
| 工作溫度 | -25℃~180℃（≤80℃橡膠襯里） | ||
| 工作壓力 | 4.0Mpa~0.6 Mpa（按口徑分） | ||
| 工作電流 | ≤0.25A | ||
| 防護等級 | 標準型IP65（防噴水） | ||
| 輸出型號 | 0~10mA DC或4~20mA DC | ||
| 顯示 | 瞬時流量累積流量 | ||
| 通訊接口 | *RS485,RS232C | ||
| 適用電源 | 220V 50Hz | ||
| 應用 | 酸堿等腐蝕液；礦漿，泥漿，紙漿等兩相液； | ||
| 連接法蘭 | 機標JB/T81-94(口徑250-2000) | ||
| 產品標準 | QYXYS 13-2002 | ||
| 安裝形式 | 一體式/分體式 | ||
| 型號 | 系列 | 速度式系列 | |||||||
| 名稱 | FC大口徑電磁流量計 | ||||||||
| A | B | D1 | D2 | d | n- | 重量 | |||
| 聚四氟乙烯 | 氯丁橡膠 | 聚氨酯橡膠 | |||||||
| FC-10 | 118 | / | / | 335 | 90 | 60 | 10 | 4-14 | 6 |
| FC-15 | 195 | / | / | 335 | 95 | 65 | 15 | 4-14 | 6 |
| FC-20 | 195 | / | / | 335 | 105 | 75 | 20 | 4-14 | 6 |
| FC-25 | 195 | / | / | 315 | 115 | 85 | 25 | 4-14 | 7 |
| FC-32 | 195 | / | / | 315 | 115 | 85 | 25 | 4-14 | 7 |
| FC-40 | 195 | / | / | 345 | 150 | 110 | 40 | 4-18 | 10 |
| FC-50 | 195 | 200 | 195 | 355 | 165 | 125 | 50 | 4-18 | 12 |
| FC-65 | 195 | 200 | 195 | 390 | 185 | 145 | 65 | 4–18 | 17 |
| FC-80 | 195 | 200 | 195 | 390 | 200 | 160 | 80 | 8-18 | 17 |
| FC-100 | 255 | 250 | 255 | 410 | 220 | 180 | 100 | 8-18 | 22 |
| FC-125 | 306 | 250 | 255 | 410 | 250 | 210 | 125 | 8-15 | 24 |
| FC-150 | 357 | 300 | 308 | 469 | 285 | 240 | 150 | 8-22 | 35 |
| FC-200 | 465 | 350 | 358 | 527 | 340 | 295 | 200 | 8-22 | 45 |
| FC-250 | 515 | 462 | / | 597 | 395 | 350 | 250 | 12-23 | 84 |
| FC-300 | 565 | 512 | / | 691 | 445 | 400 | 300 | 12-23 | 102 |
| FC-350 | 615 | 562 | / | 717 | 505 | 460 | 350 | 16-23 | 123 |
| FC-400 | 735 | 612 | / | 757 | 565 | 515 | 400 | 16-26 | 147 |
| FC-500 | 830 | 732 | / | 865 | 670 | 620 | 500 | 20-26 | 209 |
| FC-600 | 925 | 824 | / | 930 | 780 | 725 | 600 | 20-30 | 252 |
| FC-700 | 1075 | 922 | / | 1075 | 895 | 840 | 700 | 24-30 | 352 |
| FC-800 | 1120 | 1072 | / | 1190 | 1015 | 950 | 800 | 24-30 | 462 |
| FC-900 | / | 1112 | / | 1283 | 1115 | 1050 | 900 | 28-35 | 552 |
| FC-1000 | / | 1212 | / | 1290 | 1230 | 1160 | 100 | 28-35 | 682 |
| FC-1200 | / | 1212 | / | 1577 | 1405 | 1340 | 1200 | 32-35 | 772 |
| 型號 | 系列 | 速度式系列 | ||||
| 名稱 | FC大口徑電磁流量計 | |||||
|
訂 貨 型 號 |
基本型號 |
2 | 3 | 4 | 5 | 說明 |
|
公稱通徑 |
公稱壓力 |
輸出信號 |
安裝方式 |
|||
| FC大口徑 | 磁電流量計 | |||||
| 010～2000 | 公稱通徑 15～200mm | |||||
| 4.0~0.6 | 4.0Mpa~0.6 Mpa | |||||
| S | 水平方式 | |||||
| J | 角式 | |||||
