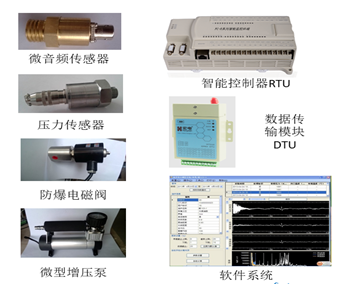

FC-FLA 多功能動液面自動監測裝置是采用專用的高靈敏度微音器及先進的次聲波信號處理技術。取消了傳統的擊發聲彈產生聲脈沖的操作方式，對于有壓井利用套管環空氣進行測試；無壓井改用聲音發生裝置產生聲源，克服了傳統發聲介質（諸如電動氣槍、電動氮?dú)馄?、功圖法推算、電子壓力計），工藝結構復雜，成本較高，精確度低、使用壽命短的問題，按照設定的采集周期工作，RTU可智能地完成聲波發聲、液面數據采集、井口套壓采集、數據存儲、通訊連接等全部流程管理。數據采集完成后，上傳到數據中心，液面數據按約定的格式存入數據庫，通過WEB發布及客戶端形式，可本地及遠程訪問中心數據庫，完成對液面數據分析、發布、用戶管理等功能。
- 液面測量范圍：30～3000 米；
- 測壓精度：≤3％；
- 液面測量精度：≤3‰；
- 最小測試間隔：20分鐘；
- 供電方式：220v、380v；
- 耐壓等級：0-4MPa；0-10MPa；
- 工作壓力：0-3MPa；3-10MPa；
- 通訊方式：GPRS/2.4G/433MHz/Lora/無線WIFI/RJ45；
- 工作溫度范圍：－30℃～＋70℃；
- 數據采集通訊接口：串口RS232/RS485；
- 防護等級：IP66；
- 防爆等級：Ex d IIB T4 Gb；
- 工作溫度：－30℃～＋60℃；
- 環境溫度：-40℃～+70℃；
- 相對濕度：≤10-95%RH （常規）非凝露場合；
|
基本代碼
|
FC-FLA 多功能動液面自動監測裝置
|
|||||
|
基礎型號
|
TY
|
通用型
|
ZXJ
|
鉆修井型
|
||
|
QJ
|
氣井型
|
JK
|
間開型
|
|||
|
TYN
|
有壓型
|
BX
|
便攜型
|
|||
|
SJ
|
試井型
|
…
|
其他
|
|||
|
氣泵配置
|
Y
|
有氣泵
|
||||
|
N
|
無氣泵
|
|||||
|
壓力等級
|
PN
|
0-25MPa
|
||||
|
公稱通徑
|
DN
|
20-200mm
|
||||
|
測量范圍
|
01
|
0-3500米
|
||||
|
02
|
其他定制
|
|||||
|
安裝位置
|
O
|
油管
|
T
|
套管
|
||
|
H
|
環空管
|
|||||
|
防爆類型
|
E
|
隔爆型
|
A
|
本安型
|
||
|
信號輸出類型
|
A
|
420 mA
|
R
|
RS485
|
||
|
H
|
GPRS
|
Z
|
Zigbee
|
|||
