FC-雙轉子流量計
FC雙轉子流量計（以下簡稱流量計）也稱雙螺桿流量計，容積式流量計一種。一對螺旋轉子是計量腔體內唯一的運動體，起到分割、測算、運送和排泄被測液體的作用。該型號流量計在結構上增加了定位齒輪，使兩只轉子間在轉動時達到彼此互不接觸。工作時運轉平穩、噪音低、磨損少、準確度高，粘度適應性強，可以允許被測液體中的微細顆粒通過，從而不易卡表。
- 產品概述
- 技術參數
- 尺寸圖
- 訂貨型號
- 文檔下載
特點
1.適用于稀油、輕質油、稠油、含沙量大、含水量大的原油，被測量液體的粘度范圍大。
2.流量計通過的液體流量最大流量是同等通徑普通容積表的二倍左右。
3.使用壽命長，準確度高，可靠性強。
4.壓力損失小。
5.有機械計數器、電子計數器二種，多種輸出可供選擇。如脈沖、當量、4-20MA、RS485、Hart 協議等
6.本安防爆iaⅡCT4（本質安全型）；隔爆dⅡBT4（隔爆型）；防護IP65。
工作原理

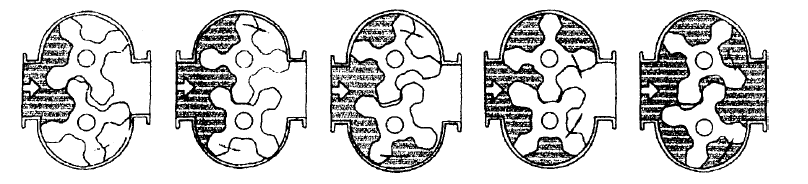

如下圖所示，該流量計通過一對回轉的特殊螺旋轉子，直接測量液體流量的容積。
流量計對流體流量的測定是在計量腔體內完成的。一對螺旋轉子在液體的壓力下轉動，轉子與計量腔壁間形成的封閉空間（圖陰影部分）每回轉一次排出8倍陰影體積。因此根據這一流量關系，只要計算轉子回轉的次數，即可計算出流量累積量，根據每秒轉動的次數，即可
計算出瞬時流量。
| 型號 | 系列 | 容積式系列 | ||||
| 名稱 | FC雙轉子流量計 | |||||
|
技 術 參 數 |
公稱通徑 | 15～400 | ||||
|
準確度 |
0.1、0.2、0.5 級 | |||||
| 壓力損失 | 0～1000mpas＜80kpa | |||||
|
工作壓力 |
1.6、2.5、4.0、6.3、10、16、20、42MPa | |||||
| 溫度范圍 | -40℃～+80℃、-40℃～+150℃、-40℃～+250℃、-40℃～+350℃ | |||||
|
介質粘度 |
0.1～1000mpa.s | |||||
|
環境條件 |
溫度-30℃～+70℃ 濕度5%～95% 氣壓86kpa～106kpa | |||||
| 連接法蘭 | 國標，另可按用戶指定法蘭標準制造 | |||||
| 防爆等級 | ExiaII CT4，ExdII BT4 | |||||
| 型號 | 系列 | 容積式系列 | |||
| 名稱 | FC雙轉子流量計 | ||||
|

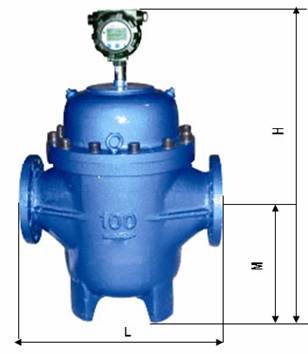

尺 寸 圖 |
公稱通徑 |
法蘭間距 L | 總高 H | 中心高 M | 安裝方式 |
| 15 | 200 | 280 | 70 | 臥式 | |
| 25 | 250 | 350 | 80 | 臥式 | |
| 40 | 300 | 500 | 80 | 臥式 | |
| 50 | 380 | 500 | 80 | 臥式 | |
| 80 | 400 | 700 | 154 | 臥式、立式 | |
| 100 | 450 | 740 | 190 | 臥式、立式 | |
| 150 | 650 | 840 | 220 | 臥式、立式 | |
| 200 | 700 | 1180 | 450 | 臥式、立式 | |
| 250 | 1000 | 1210 | 500 | 臥式、立式 | |
| 300 | 1000 | 1460 | 640 | 臥式、立式 | |
| 400 | 1200 | 1700 | 700 | 臥式、立式 | |
| 型號 | 系列 | 容積式系列 | |||||||
| 名稱 | FC雙轉子流量計 | ||||||||
|
訂 貨 型 號 |
基本型號 |
計數器 |
公稱通徑 |
公稱壓力 |
材質 |
輸出方式 |
工作溫度 | 準確度 | 說明 |
| UF | 雙轉子流量計 | ||||||||
| J | 機械計數器 | ||||||||
| E | 電子計數器 | ||||||||
| H | 回零計數器 | ||||||||
| 15～400 | 公稱通徑8～250mm | ||||||||
| 1.6～42 | 公稱壓力1.6～42mpa | ||||||||
| C304 | 轉子為304 不銹鋼 | ||||||||
| C316 | 轉子為316 不銹鋼 | ||||||||
| CC304 | 殼體、轉子為304 不銹鋼 | ||||||||
| CC316 | 殼體、轉子為316 不銹鋼 | ||||||||
| F | 脈沖輸出 | ||||||||
| I | 4-20mA 電流輸出 | ||||||||
| R | RS485、Mudbus | ||||||||
| H | Hart 協議輸出 | ||||||||
| A | 工作溫度-40℃～+80℃ | ||||||||
| B | 工作溫度-80℃～+350℃ | ||||||||
| 0.5 | 0.5 級 | ||||||||
| 0.2 | 0.2 級 | ||||||||
| 0.1 | 0.1 級 | ||||||||
