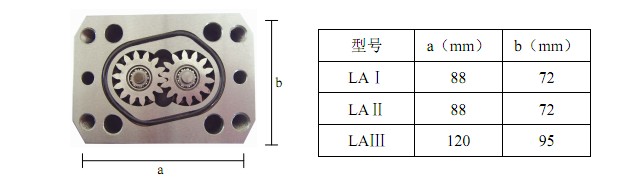

- 尺寸圖
- 訂貨型號
- 文檔下載
特點
1.流量測量與流體的流動狀態無關；
2.粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此被測介質的粘度愈大，泄漏誤差愈小，對測量愈有利。
3.齒輪流量計計量精度高，適用于高粘度介質流量和測量，但不適用于含有固體顆粒的流體，需加裝過濾器。如介質中夾雜有氣體，也會引起測量誤差。
4.體積小、重量輕、運行時振動噪聲小，可測量粘度高達1000Mpa.s 的流體。計量精度為0.5級、0.2 級。測量范圍寬最高可達50：
5.有通用型、高壓型、食品型等多種，適用于各種清潔液體的微小流量測量。

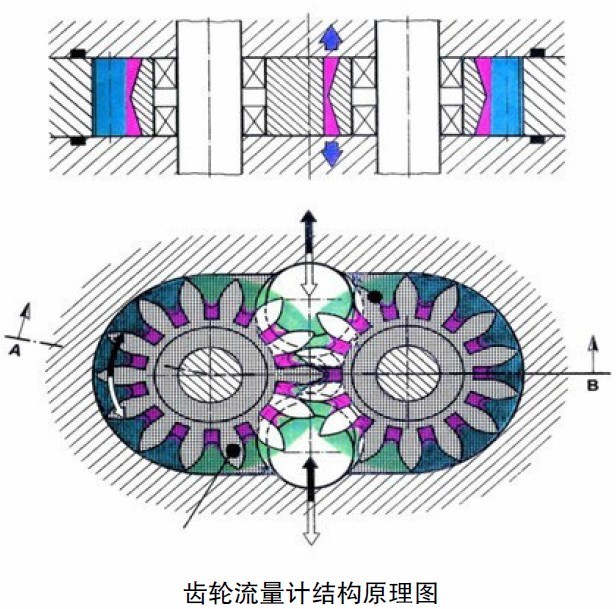

工作原理
流量計腔體內有一對互相嚙合的齒輪作為轉子，兩個齒輪與腔體可以分別構成一個固定的體積，稱為標準容積、流量就是通過計算一定時間內來流通過標準容積的個數來計量。
| 型號 | 系列 | 容積式系列 | |||
| 名稱 | FC齒輪流量計 | ||||
|
技 術 參 數 |
型號 | LAⅠ | LAⅡ | LAⅢ | |
|
流量范圍 m3/h |
0.5級 | 0.010～0.50 | 0.020～1.00 | 0.050～2.00 | |
| 0.2級 | 0.05～0.25 | 0.080～0.60 | 0.20～1.0 | ||
|
壓力等級 mpa |
1.6 2.5 4.0 6.3 10.0 25 42 | ||||
| 材質 |
碳鋼304 316 |
||||
|
連接方式 |
內螺紋 | ||||
|
介質粘度MPs.s |
0～1000 | ||||
|
溫度℃ |
0～200 | ||||
| 型號 | 系列 | 容積式系列 | |||||||
| 名稱 | FC齒輪流量計 | ||||||||
|
訂 貨 型 號 |
基本型號 |
規格 |
公稱壓力 |
材質 |
準確度 | 說明 | |||
| FC | 圓齒輪流量計 | ||||||||
| Ⅰ | Ⅰ型 | ||||||||
| Ⅱ | Ⅱ型 | ||||||||
| Ⅲ | Ⅲ型 | ||||||||
| 1.6～42 | 公稱壓力1.6～42mpa | ||||||||
| C304 | 304 不銹鋼 | ||||||||
| C316 | 316 不銹鋼 | ||||||||
| 0.5 | 0.5 級 | ||||||||
| 0.2 | 0.2 級 | ||||||||
FC齒輪流量計.pdf
