特點
1.外殼體材質有多種供選擇：鋁、不銹鋼及鑄鋼、PPS、青銅等；
2.轉子有多種材質：鋁、鑄鐵、不銹鋼、銅、哈氏合金、石墨等；
3.軸承材質有多種供選擇：石墨、陶瓷、硬質合金、青銅、不銹鋼密封軸承等；
4.O 形環的材質有VITON、氟橡膠、不銹鋼、特氟隆供選擇；
5.具有機械、電子兩種計數器，多種輸出方式：脈沖當量、4-20mA 、RS485、Hart 等；
工作原理

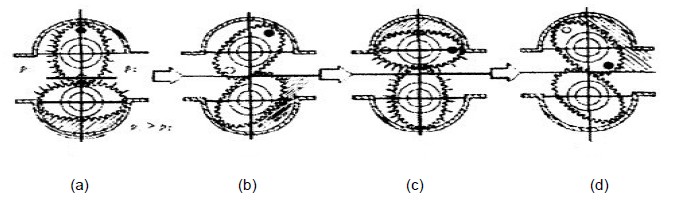

橢圓齒輪流量計的計量是由殼體和一對齒輪轉子及上下蓋板等組成，他們之間已知體積的空腔作為流量計的計量單元。齒輪轉子靠其進口處的微小壓差推動旋轉，并不斷將進口的液體經空腔計量后送到出口。根據轉子的轉動次數傳遞給計數器（二次表），指示流量。
| 型號 | 系列 | 容積式系列 |
| 名稱 | FC橢圓齒輪流量計 | |
|
技 術 參 數 |
公稱通徑 | 8～250 |
| 準確度 | 0.2、0.5 級 | |
| 壓力損失 | 0～1000mpas＜80kpa | |
| 工作壓力 | 1.6、2.5、4.0、6.3、10、16、20、42MPa | |
| 溫度范圍 | -20℃～+300℃ | |
| 介質粘度 | 0.1～1000Mpa.s | |
| 環境條件 | 溫度-30℃～+70℃ 濕度5%～95% 氣壓86kpa～106kpa | |
| 連接法蘭 | 國標，另可按用戶指定法蘭標準制造 | |
| 環境條件 | ExiaII CT4，ExdII BT4 |
| 型號 | 系列 | 容積式系列 | |
| 名稱 | FC-LC橢圓齒輪流量計 | ||
|
流 量 范 圍 |
公稱通徑 | 流量范圍m3/h | |
| 精度0.5 級 | 精度0.2 級 | ||
| 8 | 0.05～0.5 | 0.1～0.3 | |
| 10 | 0.1～0.6 | 0.2～0.6 | |
| 15 | 0.16～1.6 | 0.5～1.5 | |
| 20 | 0.25～2.5 | 0.8～2.4 | |
| 25 | 0.6～6.0 | 2～6 | |
| 40 | 1.6～16 | 5～15 | |
| 50 | 2.5～20 | 6～18 | |
| 80 | 6～48 | 12～48 | |
| 100 | 8～80 | 20～60 | |
| 150 | 25～200 | 60～180 | |
| 200 | 45～360 | 240～720 | |
| 250 | 80～500 | 150～450 | |
| 型號 | 系列 | 容積式系列 | |||||
| 名稱 | FC橢圓齒輪流量計 | ||||||
|

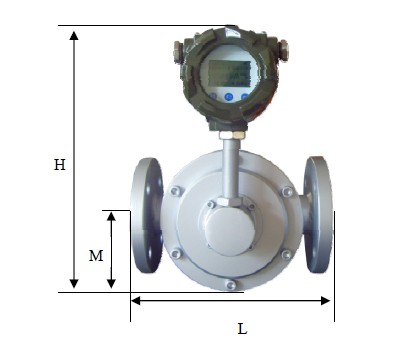

尺 寸 圖 |
型號及公稱通徑 |
法蘭間距 L | 總高 H | 中心高 M | 材質 | 壓力等級 | 安裝方式 |
| FC 8 | 180 | 260 | 35 |
碳鋼 304 316 |
1.6 2.5 4.0 6.3 10 26 42 |
臥式 | |
| FC 10 | 180 | 260 | 50 | 臥式 | |||
| FC 15 | 180 | 260 | 60 | 臥式 | |||
| FC20 | 240 | 300 | 100 | 臥式 | |||
| FC 25 | 240 | 300 | 100 | 臥式 | |||
| FC40 | 280 | 350 | 150 | 臥式 | |||
| FC50 | 280 | 350 | 150 | 臥式 | |||
| FC80 | 400 | 500 | 250 | 臥式 | |||
| FC100 | 400(560) | 600 | 300 | 臥式 | |||
| FC 150 | 650(700) | 700 | 350 |
1.6 |
臥式 | ||
| FC 200 | 1000(800) | 700 | 350 | 臥式 | |||
| FC 250 | 1000 | 800 | 700 | 臥式 | |||
| 型號 | 系列 | 容積式系列 | |||||||
| 名稱 | FC橢圓齒輪流量計 | ||||||||
|
訂 貨 型 號 |
基本型號 |
計數器 |
公稱通徑 |
公稱壓力 |
材質 |
輸出方式 |
工作溫度 | 準確度 | 說明 |
| LC | 橢圓齒輪流量計 | ||||||||
| J | 機械計數器 | ||||||||
| E | 電子計數器 | ||||||||
| H | 回零計數器 | ||||||||
| 8～250 | 公稱通徑8～250mm | ||||||||
| 1.6～42 | 公稱壓力1.6～42mpa | ||||||||
| C304 | 轉子為304 不銹鋼 | ||||||||
| C316 | 轉子為316 不銹鋼 | ||||||||
| CC304 | 殼體、轉子為304 不銹鋼 | ||||||||
| CC316 | 殼體、轉子為316 不銹鋼 | ||||||||
| F | 脈沖輸出 | ||||||||
| I | 4-20mA 電流輸出 | ||||||||
| R | RS485、Mudbus | ||||||||
| H | Hart 協議輸出 | ||||||||
| A | 工作溫度-20℃～+80℃ | ||||||||
| B | 工作溫度-20℃～+350℃ | ||||||||
| 0.5 | 0.5 級 | ||||||||
| 0.2 | 0.2 級 | ||||||||
