工作原理及結構

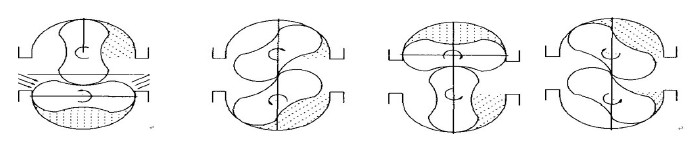

腰輪流量計是由腰輪變送器和計數器組成。它的工作原理是變送器的一對腰輪以進出口壓差作為動力，在計量腔內做旋轉運動，轉運過程中，當其中一個腰輪轉到長徑與進出口平行的位置時，兩個腰輪與計量腔的兩個端蓋及側壁形成一個封閉的計量腔，計算這個計量腔內液體的體積量，可得到一個常數量，作為變送器的基本計量。計量當量與腰輪單位時間的轉數的累積為變送器的流量值。通過計數器顯示流量。
.jpg)
| 型號 | 系列 | 容積式系列 |
| 名稱 | FC腰輪流量計 | |
|
技 術 參 數 |
公稱通徑 | 15～300 |
| 準確度 | 0.1、0.2、0.5 級 | |
| 溫度范圍 | 20℃～+350℃ | |
| 防爆等級 | ExiaII CT4，ExdII BT4 | |
| 壓力損失 | 0～100Mpa.s＜80kpa | |
| 介質粘度 | 0.1～1000 Mpa.s | |
| 工作壓力 | 1.6、2.5、4.0、6.3、10、16、25、42MPa | |
| 連接法蘭 | 國標，另可按用戶指定法蘭標準制造 | |
| 環境條件 | 溫度-30℃～+70℃濕度5%～95% 氣壓95kpa～106kpa |
| 型號 | 系列 | 容積式系列 | |||
| 名稱 | FC腰輪流量計 | ||||
|
尺 寸 圖 |
公稱通徑 | 法蘭間距 | 總高 | 中心高 | 安裝方式 |
| H | M | ||||
| 15 | 180 | 280 | 70 | 臥式 | |
| 20 | 240 | 350 | 80 | 臥式 | |
| 25 | 240 | 350 | 80 | 臥式 | |
| 40 | 280（250） | 500 | 80 | 臥式 | |
| 50 | 280（250） | 500 | 80 | 臥式 | |
| 80 | 400（380） | 700 | 154 | 臥式、立式 | |
| 100 | 400（380） | 740 | 190 | 臥式、立式 | |
| 150 | 650（460） | 840 | 220 | 臥式、立式 | |
| 200 | 700 | 1180 | 450 | 臥式、立式 | |
| 250 | 1000 | 1210 | 500 | 臥式、立式 | |
| 300 | 1000 | 1400 | 600 | 臥式、立式 | |
| 型號 | 系列 | 容積式系列 | |||||||
| 名稱 | FC腰輪流量計 | ||||||||
|
訂 貨 型 號 |
基本型號 |
計數器 |
公稱通徑 |
公稱壓力 |
材質 |
輸出方式 |
工作溫度 | 準確度 | 說明 |
| LL | 腰輪流量計 | ||||||||
| J | 機械計數器 | ||||||||
| E | 電子計數器 | ||||||||
| H | 回零計數器 | ||||||||
| 8～300 | 公稱通徑8～300mm | ||||||||
| 1.6～42 | 公稱壓力1.6～42mpa | ||||||||
| C304 | 轉子為304 不銹鋼 | ||||||||
| C316 | 轉子為316 不銹鋼 | ||||||||
| CC304 | 殼體、轉子為304 不銹鋼 | ||||||||
| CC316 | 殼體、轉子為316 不銹鋼 | ||||||||
| F | 脈沖輸出 | ||||||||
| I | 4-20mA 電流輸出 | ||||||||
| R | RS485、Mudbus | ||||||||
| H | Hart 協議輸出 | ||||||||
| A | 工作溫度-20℃～+80℃ | ||||||||
| B | 工作溫度-20℃～+350℃ | ||||||||
| 0.5 | 0.5 級 | ||||||||
| 0.2 | 0.2 級 | ||||||||
